貴州省某平安城市防雷項目應用

字號：T |T

作者：[貴州科比特防雷產品部] 人氣：發表時間：2019/1/5 17:19:11

貴州省某平安城市防雷項目應用

眾所周知，視頻監控的發展趨勢十分明顯，現今視頻監控系統基本上已經進入全數字化時代，徹底打破了模擬方式。但是不管是全數字，全模擬還是半模擬半數字，我們在打造和建設“平安城市”的過程中難免會遇到很多意想不到的技術問題。圖像干擾，雷擊，產品意外燒毀等等問題總是困擾著很多項目工程。而圖像干擾，雷擊是最常見的問題，也是最難以解決的問題。下面就以貴州省某平安城市項目為例談談防雷所要做的事情，尤其是南方地區顯得更有必要防雷。

　　系統概況

　　如圖所示，系統可以實現的功能主要是治安視頻監控、治安卡口、電子警察三大部分。

　　治安視頻監控部分，前端設備主要是攝像槍、全景球機進行攝像，在需要的地方配有燈光或紅外等輔助照明設備，確保抓拍及錄像的清晰，設備均帶防雷器。部分監控點考慮加裝報警按鈕及對講機，可與分控中心直接聯系。部分地點的監控設備帶移動偵測功能，所錄的視頻圖像通過光端機，采用模擬光纖直接傳回分控中心。在分控中心同樣經光端機出來后，采用視頻分路器分成二路同樣的視頻圖像，其中一路進入海康的數字硬盤錄像機(DVR)進行錄像;而另一路則通過控制智敏的矩陣(Matrix)在分控中心的電視墻上進行顯示。

　　治安卡口部分，前端設備主要是抓拍槍進行抓拍經過的車輛，在需要的地方還有攝像槍、球機進行錄像，同樣在需要的地方配有燈光或紅外等輔助照明設備，設備均帶防雷器、地感線圈。其中抓拍槍的圖片數據通過光端機的以太網口，傳輸到分控中心，經三層交換機后，到達分局總控中心的圖片處理數據庫服務器中進行存貯。并經卡口的自動識別軟件進行車牌識別及布控數據比對。而所進行的攝像槍，球機作為視頻監控的一部分，通過光端機，采用模擬光纖把視頻流傳回分控中心，進入數字硬盤錄像機(DVR)進行錄像，分控中心的PC服務器調用DVR中的數字錄像，通過對所拍攝車輛的實時視頻信號進行圖像處理，能夠動態、準確地提取出車牌在圖像中的位置，并且識別出相關車輛的車牌號碼。治安卡口應具備視頻感應抓拍功能作為線圈感應抓拍的備用手段。

　　電子警察部分，前端設備主要是數碼相機進行拍照，還有攝像槍、球機進行錄像，同樣在需要的地方配有燈光或紅外等輔助照明設備，設備均帶防雷器、地感線圈。同時還具有一臺工控主機在監控點處，進行照片及錄像的處理。數據通過光端機以太網口，傳輸到分控中心，經三層交換機后，到達分局總控中心的圖片處理數據庫服務器中進行存貯。同時設在交警分控中心的應用處理軟件對系統智能自動識別的車牌數據進行人工校對后，與省廳的車輛違章處理系統掛接，開出罰單處理及短信通知。而攝像槍、球機的錄像則通過光端機，采用模擬光纖傳回分控中心，進入數字硬盤錄像機(DVR)進行錄像

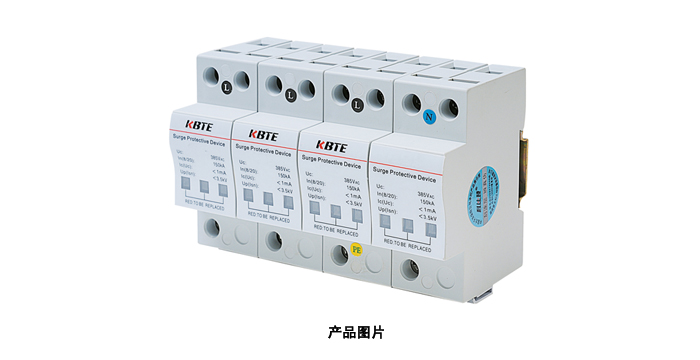

　　防雷

　　進入雷雨季節，雷電比較頻繁。由于大部分公司為了節省成本，忽視防雷的重要性。導致雷擊現象頻頻發生，造成無法估量的損失。機房防雷電分為直擊雷和感應雷防護。對直擊雷的防護主要由建筑物所裝的避雷針完成;機房的防雷(包括機房電源系統和弱電信息系統防雷)工作主要是防感應雷，引起的雷電浪涌和其它原因引起的過電壓。計算機房設備的雷擊損壞95%以上是由感應雷擊所引起，其主要途徑：

　　室外傳輸線路遭受雷擊;

　　閃電帶來的電磁脈沖輻射;

　　地電位反擊;

　　工業過電壓。

　　1、地網建設地點應選擇在距監控攝像頭周圍較近的潮濕、土壤電阻率較低的地方，這樣比較容易滿足接地電阻的要求，節約成本;同時還應盡量避開干燥、有腐蝕性物質的地方。

　　2、注意使接地體與金屬物體或電纜之間保持一定距離，如果距離不夠，應把它們用金屬連接成電氣通路，以免發生擊穿。

　　3、根據現場實地和施工具體情況，可采用不同的地網形狀。在城區等地可采用的接地方式有單組接地，一字形兩組或三組并聯接地，L型等也可以幾種形狀混合使用。

　　4、接地網施工時應最大限度避免開挖，從而避免影響交通和市政。在土壤電阻率比較低的地方，盡量做到單組接地極就可滿足接地電阻的要求。在土壤電阻率較高的條件下，可適當采用多組接地極并聯方式，但要避免開挖工作量過大情況。

　　5、引下線與接地網連接時(與接地極直接連接或與水平接地線連接)，為確保連接質量，接頭處不應因時間推移而老化，松脫等應采用CADWELD放熱焊接的方式進行。所有焊接材料和模具必須要通過UL認證并具備UL證書。為確保焊接施工安全，焊接人員焊接時應采用電子式控制器遠端進行電子點火。

　　6、垂直接地極施工時，接地棒之間應采用銅質連接器連接，并通過電動工具，氣錘或鐵錘能方便打入地下。

　　7、地網引接線采用鍍銅線或銅纜，長度不超過30m。不得在暖氣地溝內布放，埋設時應避開污水管道和水溝，并預留接地斷接卡，便于測量地阻。

　　8、當需要設計多個地網時，應使所有地網連接在一起，形成等電位。

　　9、地網的設計必須因地制宜，針對不同的土質、不同的防雷要求，采取最合理的設計方案，使接地電阻達到最低，或達到國家頒發的防雷設計規范要求，以獲得理想的接地效果。

　　接地

　　1、工作接地：利用大地作為工作回路的一條導線。

　　2、保護接地：利用大地建立統一的參考電位或起屏蔽作用，以使電路工作穩定、質量良好，特別要保證設備和工作人員的安全。

　　3、重復接地：將在零線的多點與大地多次作金屬性連接。

　　4、靜電接地：設備移動或物體在管道中移動，因摩擦產生靜電，它聚集在管道、容器和貯藏或加工設備上，形成很高電位，對人身安全及對設備和建筑物都有危險。作了靜電接地，靜電一旦產生，就導入地中，以消除其聚集的可能。

　　5、直流工作接地(也稱邏輯接地、信號接地)：計算機以及一切微電了設備，大部分采用CMOS集成電路，工作于較低的直流電壓下，為使同一系統的計算機、微電子設備的工作電路具有同一"電位"參考點，將所有設備的“零”電位點接于同一接地裝置，它可以穩定電路的電位，防止外來的干擾，這稱為直流工作接地。

　　6、防雷接地：為使雷電浪涌電流泄入大地，使被保護物免遭直擊雷或感應雷等浪涌過電壓、過電流的危害，所有建筑物、電氣設備、線路、網絡等不帶電金屬部分、金屬護套、避雷器以及一切水、氣管道等均應與防雷接地裝置作金屬性連接。

　　接地施工

　　1、在所選位置向下挖1.6m深的坑;

　　2、坑內打入2.2m長,下端尖形的紫銅接地極;

　　3、相鄰接地體(一根)間距1型1.8m,建筑物間距1.5m;

　　4、相鄰接地體間連接入扁銅40×4mm連接;

　　5、打入接地體時到2.0m時止;

　　6、用40×4mm扁銅與接地體焊接與母線連接入機房;

　　如圖:

　　材料：紫銅接地極扁銅輔助接地極，鹽與木炭粉，母線;

　　規格：600×50mm40×4mmΦ20或Φ50適量25mm2×100m

　　此方案一般實測接地電阻約1～3Ω。

　　在機房防靜電地板下，沿著地面上布置40*3紫銅排，形成閉合環接地總線。將配電箱金屬外殼、電源地、避雷器地、機柜外殼、金屬屏蔽線槽、門窗等穿過各防雷區交界的金屬部件和系統(設備的外殼)，以及對防靜電地板下的隔離架進行多點等電位接地就進至總線。并采用等電位連接線4-10mm2銅芯線螺栓緊固的線夾作為連接材料。同時在機房找出建筑物主鋼筋，經測試確與避雷帶連接良好，用f14鍍鋅圓鋼通過銅鐵轉換接頭將接地總線與之連接起來。
